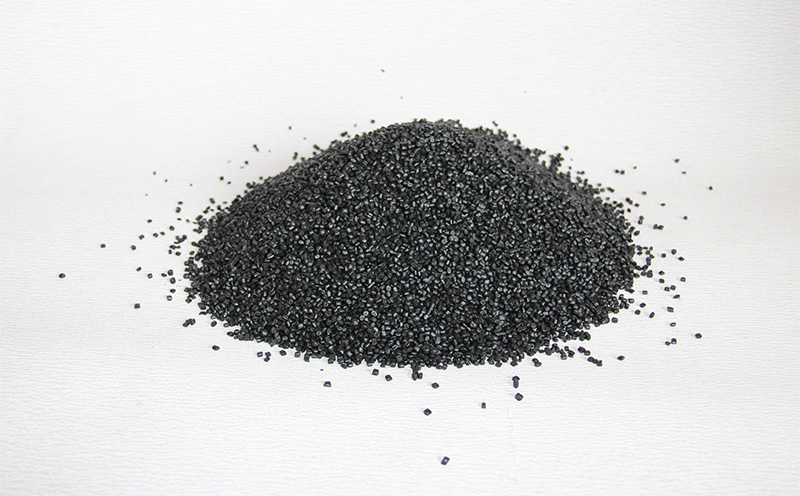

產(chǎn)品特點(diǎn)：

a.耐應力，不開(kāi)裂
b.抗沖擊、高電阻
c.低溫韌性好
d.抗紫外線(xiàn)、耐老化

使用方法：

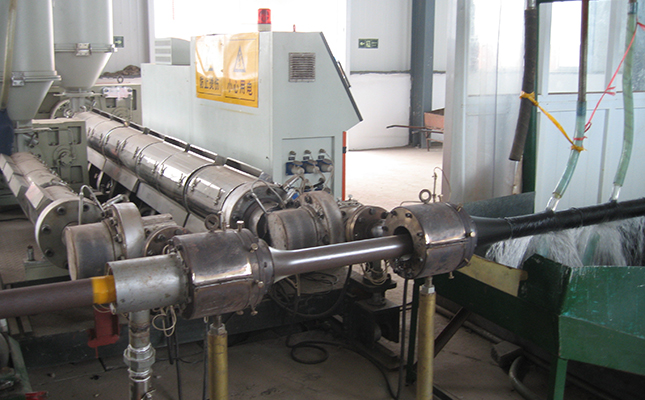

加工性能，可采用擠出包覆工藝或擠出纏繞工藝，使用時(shí)通常熔體溫度以170℃～240℃設定。
a.擠出機預熱的時(shí)間和溫度：1區=150℃；2區=160℃；其他區=180℃～200℃；預熱4小時(shí)以上。
b.擠出機生產(chǎn)時(shí)溫度調整；1區=170℃；2區=180℃；3區～4區=200℃～220℃；其他區=180～200℃。
c.生產(chǎn)中斷1小時(shí)以上，應將擠出機溫度降至預熱時(shí)的溫度，以防過(guò)熱包死螺桿并造成機中存料老化和設備受損。
d.生產(chǎn)中斷時(shí)擠出機中的料可能會(huì )過(guò)熱熔融（“流水”）,將余料即時(shí)排凈。再開(kāi)機時(shí)按2調溫開(kāi)機。
e.應把擠出機名區溫度精度控制在±3℃內，各加熱區的冷卻要有效。
f.產(chǎn)品最高烘干溫度70℃，如存放時(shí)間較長(cháng)，使用時(shí)最好采用熱風(fēng)烘干，烘干條件為70℃/1h。
j.以上溫度參數為建議值，實(shí)際中請根據現場(chǎng)和設備情況調整至合適的工藝參數。

運輸存儲：

a.防潮、防油污、防酸堿、防暴曬、注意明火。
b.保證密閉，在常溫＜35℃，相對濕度＜75%的環(huán)境下存儲。
c.保質(zhì)期限12個(gè)月。
